简介

   有源滤波是相对于无源滤波而言，一个是通过主动发出反向谐波（所谓有源）来滤波，另一个是通过被动吸收（所谓无源）来滤波。有源滤波器的工作原理的基础是“抵消补偿”，在电力三相系统内为了消除谐波电流，滤波器通过计算并以完全相反的方向注入相同的谐波，这样可以完全消除谐波。基于同样的工作原理，有源滤波器可以修正功率因数，产生3相正弦型电流波，满足负荷要求。

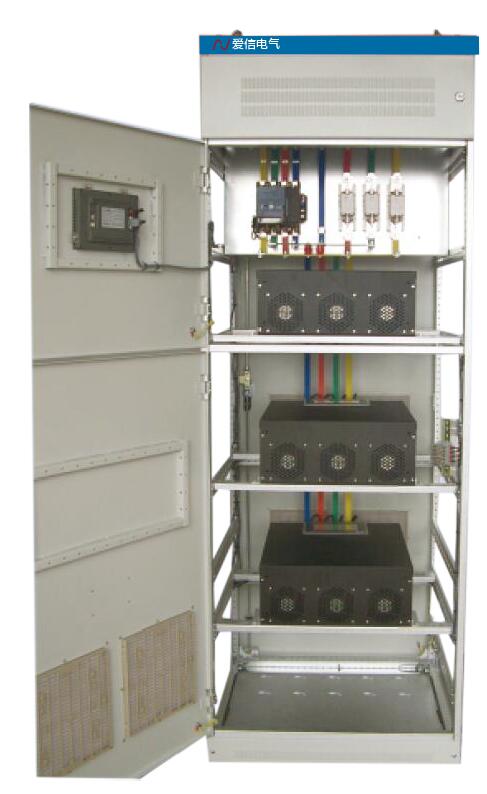

AXPF有源滤波器装置采用基于双DSP的主控制器和模块驱动器的分层分布式控制器体系，并采用基于彩色触摸屏的人机界面，具有动态连续平滑补偿、响应速度快、数字化、自动化、智能化、人机界面友好，控制方法灵活等特点。根据用户需求，AXPF系列有源滤波器装置还提供无功补偿的功能，提高效率因数，改善用户的用电质量。

认识谐波的危害

　　Ⅰ增加电力设施负荷，降低系统功率因数，降低发电、输电及用电设备的有效容量和效率，造成设备浪费、线路浪费和电能损失;

　　Ⅱ引起无功补偿电容器谐振和谐波电流放大，导致电容器组因过电流或过电压而损坏或无法投入运行;

　　Ⅲ产生脉动转矩致使电动机振动，影响产品质量和电机寿命;

　   Ⅳ零序(3的倍数次)谐波电流会导致三相四线系统的中线过载，并在三角形接法的变压器绕组内产生环流，使绕组电流超过额定值，严重时甚至引发事故。

　　Ⅴ 谐波会改变保护继电器的动作特性，引起继电保护设施的误动作，造成继电保护等自动装置工作紊乱;

　　Ⅵ由于涡流和集肤效应，使电机、变压器、输电线路等产生附加功率损耗而过热，浪费电能并加速绝缘老化;

有源滤波器的优点

　　可动态滤除各次谐波，对系统内的谐波能够完全吸收，不会产生谐振。

Ⅰ节能5%～8%

　　Ⅱ降容减少变压器、断路器、电缆投资

　　Ⅲ提高生产率和保持连续供电
