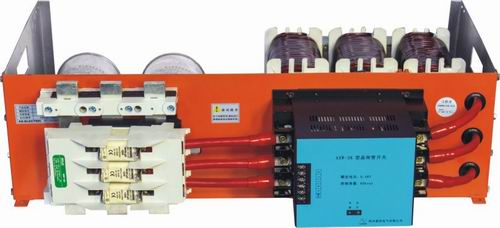

AXWBL型无功补偿与谐波治理一体化模块

首页--产品展示--AXWBL型无功补偿与谐波治理一体化模块

产品综述 PRODUCT.OVERVIEW

- 使用场合：

每个模块独立成系统，可直接安装到柜子里使用

用于谐波污染严重、负荷变化速度快的三相电网中无功功率的集中补偿使用场合谐波污染上限：U3 ≤ 0.5%、U5 ≤ 5%、U7 ≤ 4%

- 包含元件：

防爆型设计，环保自愈式电容器快速母线式熔断器保护系统

晶闸管开关低损耗、全真空浸渍滤波电抗器新型智能控制器

- 系统电压：220~690V、50/60Hz - 电抗率：5%、6%、7%、13 %、14%

- 安装条件：安装在室内，海拔高度不超过 4000

- 质保期：5 年 - 温度要求：-25℃ ~+50℃

- 使用寿命：20 年以上

柜体要求 CABINET REQUIREMENTS

AXWBL 无功补偿与谐波治理一体化模块应安装在宽 800mm、深大于 500mm 的柜体内。柜体内模块的安装数量，

取决于刀开关下口至柜体底排上沿的有效高度。例如：300kvar 的柜体内要安装 5 个 60kvar 的模块，需要有效高度为 1300m，如果实际预留高度不够，对于 1000mm 深的柜体，可以考虑每层背靠背安装 2 个模块

连接特点 CONNECTION FEATURES

模块上安装有垂直母线式熔断系统。铜排规格为 30x10mm，长度为 205mm，上下层模块母排对接间距为 15mm，上下层之间用专用母线加长连接夹连接（随货提供）

通风要求 VENTILATION REQUIREMENTS

补偿装置内必须加装风机设备，构建强制风冷通道，且在柜内温度达到 40℃时自动开启风机降温

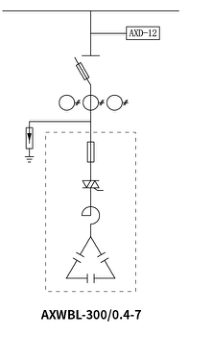

- 以上为 400V 系统中串联电抗器（7%）常用型号，其它规格（容量、电压、电抗率）均可提供，欢迎来电咨询。
