AXTW型无功补偿与谐波治理组件
AXTW-300/0.4-7
产品综述 PRODUCT.OVERVIEW
- 使用场合 :
不带安装模板、熔断器保护系统
用于谐波污染严重、负荷变化速度快的三相电网中无功功率的集中补偿
使用场合谐波污染上限：U3 ≤ 0.5%、U5 ≤ 5%、U7 ≤ 4%

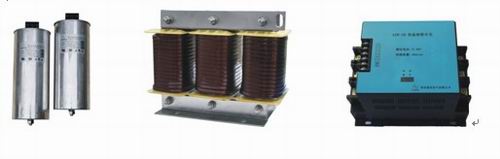

- 包含元件 :
防爆型设计，环保自愈式电容器晶闸管开关
低损耗、全真空浸渍滤波电抗器新型智能控制器
- 系统电压：220~690V、50/60Hz
- 电抗率：5%、6%、7%、13%、14%
- 安装条件：安装在室内，海拔高度不超过 4000 米
- 质保期：5 年
- 温度要求：25℃ ~+50℃
- 使用寿命：20 年以上

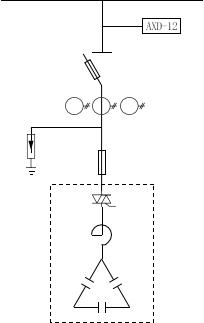

工作原理 WORKING PRINCIPLE
AXTW 无功补偿与谐波治理组件由控制器通过采样计算C 相电流和 A、B 相电压，跟踪系统负荷无功功率的变化，以无功功率为判断依据，发出控制信号，通过晶闸管开关自动投切，使系统的功率因数保持在 0.95~0.99 之间
产品特点 PRODUCT.FEATURES
- AXTW 无功补偿与谐波治理组件，采用我公司晶闸管无机械触点电子开关，通过跟踪负载无功电流变化，对电容器进行过零快速投切
- 投入过程中无涌流，切除过程中无操作过电压，无电弧重燃等现象
- 响应速度快、可达 20ms 以内，且可进行频繁投切
- 采用德国西门康反并联晶闸管模块，工作稳定，抗干扰能力强
- 特别适用于负荷变化快、波动频繁、要求比较高的用电环境
型号规格 | 输出容量kvar | 组件组合 | 切投级数 | 柜宽体x尺高寸xm深m |
AXTW-90/0.4-7 | 90 | 30x1 + 60x1 | 30/60/90 | 800x2200x600 |
AXTW-100/0.4-7 | 100 | 25x2 + 50x1 | 25/50/75/100 | 800x2200x600 |
AXTW-120/0.4-7 | 120 | 30x2 + 60x1 | 30/60/90/120 | 800x2200x600 |
AXTW-150/0.4-7 | 150 | 25x2 + 50x2 | 25/50/75/100/125/150 | 800x2200x600 |
AXTW-150/0.4-7 | 150 | 30x1 + 60x2 | 30/60/90/120/150 | 800x2200x600 |
AXTW-180/0.4-7 | 180 | 30x2 + 60x2 | 30/60/90/120/150/180 | 800x2200x600 |
AXTW-180/0.4-7 | 180 | 30x1 + 50x3 | 30/50/80/100/130/150/180 | 800x2200x600 |
AXTW-200/0.4-7 | 200 | 25x2 + 50x3 | 25/50/75/100/125/150/175/200 | 800x2200x1000 |
AXTW-210/0.4-7 | 210 | 30x2 + 50x3 | 30/50/60/80/100/110/130/150/160/180/210 | 800x2200x1000 |
AXTW-210/0.4-7 | 210 | 30x1 + 60x3 | 30/60/90/120/150/180/210 | 800x2200x1000 |
AXTW-240/0.4-7 | 240 | 30x2 + 60x3 | 30/60/90/120/150/180/210/240 | 800x2200x1000 |
AXTW-250/0.4-7 | 250 | 25x2 + 50x4 | 25/50/75/100/125/150/175/200/225/250 | 800x2200x1000 |
AXTW-270/0.4-7 | 270 | 30x1 + 60x4 | 30/60/90/120/150/180/210/240/270 | 800x2200x1000 |
AXTW-300/0.4-7 | 300 | 25x2 + 50x5 | 25/50/75/100/125/150/175/200/225/250/275/300 | 800x2200x1000 |
AXTW-300/0.4-7 | 300 | 30x2 + 60x4 | 30/60/90/120/150/180/210/240/270/300 | 800x2200x1000 |
AXTW-330/0.4-7 | 330 | 30x1 + 60x5 | 30/60/90/120/150/180/210/240/270/300/330 | 800x2200x1000 |
AXTW-350/0.4-7 | 350 | 25x2 + 50x6 | 25/50/75/100/125/15302/157/355/2000/225/250/275/300/ | 800x2200x1000 |
AXTW-350/0.4-7 | 350 | 25x2 + 60x5 | 25/50/60/85/121605//122900//134050//137205//138500/205/230/240/ | 800x2200x1000 |
AXTW-360/0.4-7 | 360 | 30x2 + 60x5 | 30/60/90/120/150/180/210/240/270/300/330/360 | 800x2200x1000 |
- 以上为 400V 系统中串联电抗器（7%）常用型号，其它规格（容量、电压、电抗率）均可提供，欢迎来电咨询。
