应用范围 SCOPE OF APPLICATION

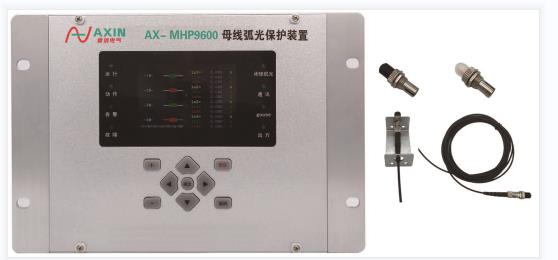

AX-MHP9600 母线弧光保护装置判断逻辑通常为保护电流和弧光双判据。装置可接入 1-4 组进线开关柜保护电流当任一进线柜的电流越限，同时弧光传感器检测到被监测区域内有弧光产生，弧光保护装置就会发出跳闸信号跳开对应进线柜。AX-MHP9600 母线弧光保护装置可以最多接入 48 路弧光监测点。每一个弧光监测点都可以单独设置相应定值参数。产品广泛应用于 220KV 及以下电力系统中。

产品特点 PRODUCT.FEATURES

- 支持纯弧光告警、纯弧光跳闸、弧光和电流双判据跳闸设定。

- 单弧光动作≤ 7ms，双判据动作≤ 15ms。

- 可最大扩展接入 4 组电流，同时保护 4 组进线。

- 主机默认可接入 I2 路弧光传感器可通过弧光扩展板扩展至 48 路。

- 最大可输出 9 路动作继电器出口。也可通过扩展板扩展至 20 路。

- 支持串口 MODBUS 通讯协议和以太网 IEC103 通信协议。

- 双 485 接口，三路以太网接口。

- 多台装置间数据可互通。形成分级联动系统。
