AXSC智慧无功补偿调控装置
AXSC 100+200/0.4-7
产品综述 PRODUCT.OVERVIEW
智慧无功补偿调控装置采用 AX-SVG 与 AXTC 无功补偿产品结合的配置方案，可根据现场用户的实际需求实施不同方式的无功补偿方案，达到价格和补偿效果的优佳组合，智慧无功补偿调控装置可以满足系统快速的无功变化需求，同时具有很好的补偿效果，补偿后系统功率因数可达到 0.99 以上。
产品特点 PRODUCT.FEATURES
- 精准快速补偿 + 谐波滤除 + 三相不平衡补偿
- AX-SVG 模块无级补偿覆盖 AXTC 产品有级补偿，实现无级投切补偿效果，补偿范围从 -1~1
- 响应时间快，AX-SVG 响应时间＜ 5ms
- 过载、过压欠压、过电流、过温、短路、缺相等保护功能
- 发生保护停机、掉电等故障时，具备自检自启动功能
- 具备后台或远程监控功能，提供 RS-485，MODBUS 通讯协议
- 配置大屏幕彩色触摸屏，实时监控设备工作状态，显示多种电气参数，可跟踪分析提前预警
- AXTC 补偿支路容量为 30kvar、50kvar、60kvar；AX-SVG 模块容量分别为 35kvar、50kvar、100kvar（150kvar需定制）
- 具有性价比高、结构简单、便于维护、后期扩容、运行噪音小

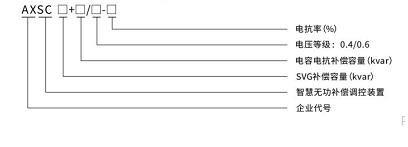

型号说明 MODEL DESCRIPTION
型号规格 | SVG 补偿容量（kvar） | 电容补偿容量（kvar） | 宽 * 高柜*体深尺（寸mm） |
AXSC35+50/0.4-7 | 35 | 50 | 800*2200*800 |
AXSC35+60/0.4-7 | 35 | 30+30 | 800*2200*800 |
AXSC35+90/0.4-7 | 35 | 30+60 | 800*2200*800 |
AXSC35+100/0.4-7 | 35 | 50+50 | 800*2200*800 |
AXSC30+120/0.4-7 | 35 | 30+30+60 | 1000*2200*800 |
AXSC35+150/0.4-7 | 35 | 30+60+60 | 1000*2200*800 |
AXSC35+200/0.4-7 | 35 | 30+50+60+60 | 1000*2200*800 |
AXSC35+240/0.4-7 | 35 | 60+60+60+60 | 1000*2200*800 |
AXSC35+250/0.4-7 | 35 | 50+50+50+50+50 | 1000*2200*1000 |
AXSC50+60/0.4-7 | 50 | 30+30 | 800*2200*800 |
AXSC50+90/0.4-7 | 50 | 30+60 | 800*2200*800 |
AXSC50+100/0.4-7 | 50 | 50+50 | 800*2200*800 |
AXSC50+120/0.4-7 | 50 | 30+30+60 | 1000*2200*800 |
AXSC50+150/0.4-7 | 50 | 30+60+60 | 1000*2200*800 |
AXSC50+200/0.4-7 | 50 | 30+50+60+60 | 1000*2200*800 |
AXSC50+240/0.4-7 | 50 | 60+60+60+60 | 1000*2200*800 |
AXSC50+250/0.4-7 | 50 | 50+50+50+50+50 | 1000*2200*1000 |
AXSC100+90/0.4-7 | 100 | 30+60 | 800*2200*800 |
AXSC100+100/0.4-7 | 100 | 50+50 | 800*2200*800 |
AXSC100+120/0.4-7 | 100 | 30+30+60 | 1000*2200*800 |
AXSC100+150/0.4-7 | 100 | 30+60+60 | 1000*2200*800 |
AXSC100+200/0.4-7 | 100 | 30+50+60+60 | 1000*2200*800 |
AXSC100+240/0.4-7 | 100 | 60+60+60+60 | 1000*2200*800 |
AXSC100+250/0.4-7 | 100 | 50+50+50+50+50 | 1000*2200*1000 |

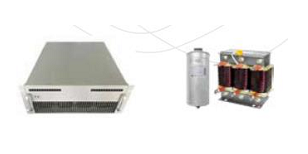

SVG 可选模块 | AXTC 补偿组件可选支路 | ||
35kvar 50kvar 100kvar（150kvar 需定制） | 30kvar 50kvar 60kvar | ||
- 装置容量可选多种组合方式（SVG 容量 +AXTC 容量） - 技术问题，欢迎垂询！
