营销网络 | 留言反馈 | 联系我们AXAC 100+200/0.4-7
产品综述 PRODUCT.OVERVIEW
智慧电能质量调控装置是由 AXTC 与 AX-APF 有源滤波模块配套组合。具有高效的快速滤波功能,对传统 AXTC无功补偿产品的运行,起到安全护航作用。达到成本和滤波、补偿效果的优佳组合,容量可灵活调整,适应任意工况的组合应用。满足用户对无功补偿需求稳定及滤波要求较高的场合。
产品特点 PRODUCT.FEATURES
- 精准快速谐波滤除 + 无功补偿 + 三相不平衡补偿
- 采用软启动方案,消除投退瞬间对电网的扰动,实现对电网的无冲击启动,自动检测并跟踪电网谐波变化,无须人工值守。
- 响应时间快,AX-APF 响应时间< 5ms
- 过载、过压欠压、过电流、过温、短路、缺相等保护功能
- 发生保护停机、掉电等故障时,具备自检自启动功能
- 具备后台或远程监控功能,提供 RS-485,MODBUS 通讯协议
- 配置大屏幕彩色触摸屏,实时监控设备工作状态,显示多种电气参数,可跟踪分析提前预警
- AXTC 补偿支路容量为 25kvar、30kvar、50kvar、60kvar;APF 模块容量分别为 50A、100A、150A(200A 需定制)
- 具有性价比高、结构简单、便于维护、后期扩容、运行噪音小

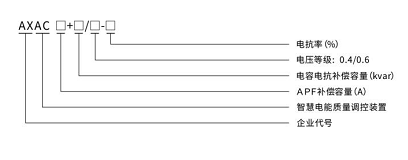

型号说明 MODEL DESCRIPTION
型号规格 | APF 补偿容量(A) | 电容补偿容量(kvar) | 宽 * 高柜*体深尺(寸mm) |
AXAC50+50/0.4-7 | 50 | 50 | 800*2200*800 |
AXAC50+60/0.4-7 | 50 | 30+30 | 800*2200*800 |
AXAC50+90/0.4-7 | 50 | 30+60 | 800*2200*800 |
AXAC50+100/0.4-7 | 50 | 50+50 | 800*2200*800 |
AXAC50+120/0.4-7 | 50 | 30+30+60 | 1000*2200*800 |
AXAC50+150/0.4-7 | 50 | 30+60+60 | 1000*2200*800 |
AXAC50+200/0.4-7 | 50 | 30+50+60+60 | 1000*2200*800 |
AXAC50+240/0.4-7 | 50 | 60+60+60+60 | 1000*2200*800 |
AXAC50+250/0.4-7 | 50 | 50+50+50+50+50 | 1000*2200*1000 |
AXAC100+90/0.4-7 | 100 | 30+60 | 800*2200*800 |
AXAC100+100/0.4-7 | 100 | 50+50 | 800*2200*800 |
AXAC100+120/0.4-7 | 100 | 30+30+60 | 1000*2200*800 |
AXAC100+150/0.4-7 | 100 | 30+60+60 | 1000*2200*800 |
AXAC100+200/0.4-7 | 100 | 30+50+60+60 | 1000*2200*800 |
AXAC100+240/0.4-7 | 100 | 60+60+60+60 | 1000*2200*800 |
AXAC100+250/0.4-7 | 100 | 50+50+50+50+50 | 1000*2200*1000 |
AXAC150+150/0.4-7 | 150 | 30+60+60 | 1000*2200*800 |
AXAC150+200/0.4-7 | 150 | 30+50+60+60 | 1000*2200*800 |
AXAC150+240/0.4-7 | 150 | 60+60+60+60 | 1000*2200*800 |
AXAC150+250/0.4-7 | 150 | 50+50+50+50+50 | 1000*2200*1000 |

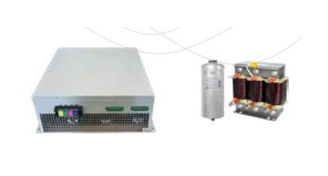

APF 可选模块 | AXTC 补偿组件可选支路 | ||
50A 100A 150A(200A 需定制) | 25kvar 30kvar 50kvar 60kvar |
- 装置容量可选多种组合方式(APF 容量 +AXTC 容量) - 技术问题,欢迎垂询!
