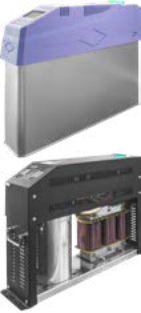

AXZC智能电容器
功能特点 FUNCTION.FEATURES
- 显示单 / 三相 U、I、COSФ、P、Q、S、THDU、THDI、F、3~21 次谐波含有率，电容投切状态、电源、故障指示等；
- 控制输出：1-128 路投切，取样物理量为无功功率，无投切振荡、无补偿呆区、电压过零投入、电流过零切除；
- 保护功能：欠压、过压、温度、谐波、小电流、过流；
- 设计特点：采用断路器，经特殊设计，在 5 倍额定值电流时 10ms 内断开。用于主回路电流速切总保护，避免跳上级开关，同时作为接入电源总开关，采用电气隔离的级联方式及光电隔离的 RS485 通讯方式。电容器以主从方式组成一个星形网络，通过主机根据功率因素等直接控制各个从机的投切。也可独自运行；安装简便、扩容简单、接线方便、节能环保，该产品可自动组网，具有手动 / 自动投切方式。
技术参数 TECHNICAL.PARAMETERS
测量系统 | 工作电源：AC220V/380V±20%额定电压：AC220V/380V±20% 二次电流：5A（0~6A），灵敏度：50mA 额定频率：50HZ±10% | 使用环境 | 海拔高度：≤ 2500 米，环境温度：-20 度 ~65 度相对温度：40℃时，20%~90% 大气压力：79.5Kpa~106Kpa |
测量精度 | 电压 / 电流：0.5 级，频率：1.0 级 有功 / 无功功率：2.0 级 | 兼电容磁性 | EFT 群脉冲试验：4000V 的A 级（国际标准最高级） 严酷等级：IV |
智能电容器常用选型表（常规型）
型号规格 | 补偿容量 (kvar) | 额定电压（V） | （外长形尺X 宽寸X(m高m）) | （安长装尺X 宽寸X(m高m）) | 备注 |
AXZC-10/0.45 | 5+5 | 450 | 355X80X215 | 361X52X220 |
共补 |
AXZC-15/0.45 | 5+10 | 450 | 355X80X215 | 361X52X220 | |
AXZC-20/0.45 | 10+10 | 450 | 355X80X215 | 361X52X220 | |
AXZC-25/0.45 | 10+15 | 450 | 355X80X275 | 361X52X280 | |
AXZC-30/0.45 | 15+15(20+10) | 450 | 355X80X315 | 361X52X320 | |
AXZC-40/0.45 | 20+20 | 450 | 355X80X315 | 361X52X320 | |
AXZC-50/0.45 | 20+30（25+25） | 450 | 710x163x537 | 685X96X545 |
AXZC-60/0.45 | 30+30 | 450 | 710x163x537 | 685X96X545 | 共补 |
AXZC-5/0.25 | 1.66X3 | 250 | 355X80X215 | 361X52X220 |
分补 |
AXZC-10/0.25 | 3.33X3 | 250 | 355X80X215 | 361X52X220 | |
AXZC-15/0.25 | 5X3 | 250 | 355X80X275 | 361X52X280 | |
AXZC-20/0.25 | 6.66X3 | 250 | 355X80X275 | 361X52X280 | |
AXZC-25/0.25 | 8.33X3 | 250 | 355X80X315 | 361X52X320 | |
AXZC-30/0.25 | 10X3 | 250 | 355X80X335 | 361X52X340 |
智能电容器常用选型表（抗谐型）
型号规格 | 补偿容量 (kvar) | 额（定V电）压 | （外长形尺X 宽寸X(m高m）) | （安长装尺X 宽寸X(m高m）) | 备注 |
AXZC-10/0.48-7 AXZC-15/0.48-7 | 10 15 | 480 480 | 570X163X438 570X163X438 | 545X96X445 545X96X445 |
共补 |
AXZC-20/0.48-7 | 20 | 480 | 570X163X438 | 545X96X445 | |
AXZC-25/0.48-7 | 25 | 480 | 570X163X438 | 545X96X445 | |
AXZC-30/0.48-7 | 30 | 480 | 570X163X438 | 545X96X445 | |
AXZC-40/0.48-7 | 40 | 480 | 570X163X438 | 545X96X445 | |
AXZC-50/0.48-7 | 25+25 | 480 | 573X160X450 | 554X125X455 | |
AXZC-60/0.48-7 | 30+30 | 480 | 573X160X450 | 554X125X455 | |
AXZC-10/0.48-7-W | 10 | 480 | 573X163X450 | 554X125X455 | |
AXZC-15/0.48-7-W | 15 | 480 | 573X163X450 | 554X125X455 | |
AXZC-20/0.48-7-W | 20 | 480 | 573X163X450 | 554X125X455 | |
AXZC-25/0.48-7-W | 25 | 480 | 573X163X450 | 554X125X455 | |
AXZC-30/0.48-7-W | 30 | 480 | 573X163X450 | 554X125X455 | |
AXZC-40/0.48-7-W | 40 | 480 | 573X163X450 | 554X125X455 | |
AXZC-50/0.48-7-W | 50 | 480 | 753X213X515 | 734X175X520 | |
AXZC-60/0.48-7-W | 60 | 480 | 753X213X515 | 734X175X520 | |
AXZC-5/0.28-7 | 1.66X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-10/0.28-7 | 3.33X3 | 280 | 570X163X438 | 545X96X445 |
分补 |
AXZC-15/0.28-7 | 5X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-20/0.28-7 | 6.66X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-25/0.28-7 | 8.33X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-30/0.28-7 | 10X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-5/0.28-7-W | 1.66X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-10/0.28-7-W | 3.33X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-15/0.28-7-W | 5X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-20/0.28-7-W | 6.66X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-25/0.28-7-W | 8.33X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-30/0.28-7-W | 10X3 | 280 | 573X163X450 | 554X125X455 | |
- 以上为串联电抗器（7%）常用型号，其它规格（容量、电压、电抗率）均可提供，欢迎来电咨询。
