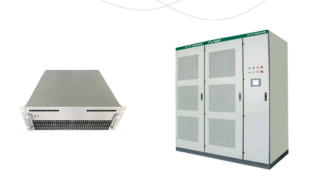

营销网络 | 留言反馈 | 联系我们AX-SVG-400V-300K/4L
产品特点 PRODUCT.FEATURES
- cosφ0.99 级无功补偿功能 - 三相不平衡补偿功能
- 容感性负载 -1~+1 补偿效果
- 可有效避免未及时无功补偿而带来的力率电费罚款
-实时补偿,响应时间小于 5ms - 动态响应时间小于 50μs
- 无过补、无欠补、无谐振 - 补偿容量等于安装容量,不受系统电压跌落影响
- 元器件式产品设计理念,与通用无功补偿应用方式一致
- 单模块容量包含 35kvar、50kvar,100kvar,单柜可达 400kvar,用户还可自行设计柜体
- 易使用、易运输、易维护
- AX-SVG 配套电容器不需要设置滤波器组,不存在谐振放大现象;并且 SVG 是有源型补偿装置,是采用可关断器件 IGBT 构成的电流源型装置,从机理上避免了谐振现象,安全性大大提高
- 可动态双向(-1~+1)连续调节无功功率,即从额定感性工况到额定容性工况连续输出无功,和固定电容器组合可构成任意范围的连续补偿
- 无需大容量的电容器和电抗器做储能元件,占地面积通常只有相同容量其他类型动补的 50%,甚至更小,同时 SVG 采用模块化设计和柜式安装,工程设计和安装工作量小
- 采用有源型补偿电路,补偿容量受系统电压影响很小。在系统电压变低时,也能够输出与额定工况相近的无功电流
- 自身损耗极小且基本上不需要维护,不存在谐振过电压的问题
- 补偿容量即安装容量,达到同等补偿效果,SVG 安装容量可以比传统电容柜安装容量小 20%-30%
- 使用寿命 20 年以上
技术参数 TECHNICAL.PARAMETERS
额定电压 | AC 400V±20%/660V±20% | 接线方式 | 三相三线、三相四线 |
额定工作 | 50Hz±1% | 滤波范围 | 2-7 次谐波可任意设定滤波 |
补偿目标 | 功率因数 0.99 | 防护等级 | IP20 |
自动限流输出功能 | 当负载侧的谐波电流大于装置电流时,装置将输出电流限制在额定值 | ||
过热保护 | 具有软硬件双重保护,硬件保护 90℃,软件保护 75~95℃可调 | ||
失压保护 | 系统电压低于 Un85%( 可设定 ),装置停止工作 | ||
负荷过流 | 流经负荷的电流超过阈值,装置停止工作 | ||
补偿过流 | 设备具备软件和硬件两种保护,软件保护点 ( 电流峰值 ) 可自行设定 | ||
系统电压 | 系统侧电压超过欠压阈值或过压阈值,装置停止工作 | ||
直流电压 | 设备具备软件和硬件两种保护,软件保护点可自行设定 | ||
IGBT 保护 | IGBT 具有过流短路保护,驱动欠电压保护 | ||
冲击电流 | 功率模块内 IGBT 额定电流的 2 倍 | 滤波能力 | 95% |
滤波效果 | 符合 GB/T14549-93 标准要求 | 补偿模式 | 1、补无功 2、补谐波和无功 |
过载能力 | 短时间 120% | 多台运行 | 并联运行 |
开关频率 | 25.6kHz | 响应时间 | <5ms |
控制算法 | 具有自适应能力的领域筛选矢量补偿算法 | 控制器 | DSP+FPGA |
显示方式 | 触摸屏 | 通信功能 | Modbus RTU 协议, RS485 |
控制连接 | 光纤连接或电气连接 | 装置功率 | 额定满载运行时,损耗不超过 3% 额定功率 |
型号规格 | 额定容量(kvar) | 模块组合 | 宽 * 高 * 深(mm) | 备注 |
AX-SVG-400V-35K/4L | 35 | 35 | 470*180*530 | 单尺模寸块 |
AX-SVG-400V-50K/4L | 50 | 50 | 500*200*570 | |
AX-SVG-400V-70K/4L | 70 | 70 | 500*200*570 | |
AX-SVG-400V-100K/4L | 100 | 100 | 500*240*640 | |
AX-SVG-400V-150K/4L | 150 | 50+100 | 800*2000*800 |
模块组合 |
AX-SVG-400V-200K/4L | 200 | 100+100 | 800*2000*800 | |
AX-SVG-400V-250K/4L | 250 | 50+100+100 | 800*2000*800 | |
AX-SVG-400V-300K/4L | 300 | 100+100+100 | 800*2000*800 | |
AX-SVG-400V-400K/4L | 400 | 100+100+100+100 | 800*2000*800 |
