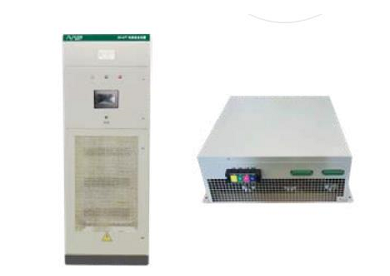

AX-APF型有源滤波器


AX-APF-380V-300A/4L

产品综述 PRODUCT.OVERVIEW

有源滤波是相对于无源滤波而言，一个是通过主动发出反向谐波（所谓有源）来滤波，另一个是通过被动吸收（所谓无源）来滤波。有源滤波器的工作原理的基础是“抵消补偿”，在电力三相系统内为了消除谐波电流，滤波器通过计算并以完全相反的方向注入相同的谐波，这样可以完全消除谐波。基于同样的工作原理，有源滤波器可以修正功率因数，产生 3 相正弦形电流波，满足负荷要求。

AX-AFP 有源电力滤波器由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，得到指令电流，并通过电流跟踪控制电路和驱动电路，以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT 或IPM 功率模块，生成与谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波，从而实现对电力谐波的动态、快速、彻底治理。

产品优点 PRODUCT.ADVANTAGES

- 采用了谐波电流的预测控制方法，大大提高了谐波电流的跟踪速度与补偿效果。响应速度快、滤波能力强、运行损耗小。完全满足不同的工况需求

- 能同时动态实时滤除全部谐波或多种选定的谐波；采用矢量筛选技术，可对 2 到 50 次之间的谐波进行有选择的补偿在滤除谐波的同时动态补偿基波无功，提高功率因数。也可以在零无功功率的情况下滤除谐波，避免无功反送

情况出现

- 安全性好，不存在谐振或电压放大（设计采用 LCL 接线方式），可自动限制输出电流，装置永不过载，保证装置安全可靠工作

- 可对不平衡进行补偿，避免负序电流对电网及电气设备影响

- 智能启动系统，一键并网

- 电气采用H 桥式结构：把系统线电压分解成相电压处理，大幅提高了设备的可靠性。输出电流波形平滑，装置损耗低，自适应控制算法，能适应任何系统阻抗的变化

- 独特的 3H 桥式结构：每一相分别独立控制，提高了整个系统的可控性，例如当其中一相谐波电流过高，进行补偿时，不会影响其他两相的补偿效果。同时 3H 桥式散热效果好，它采用 A、B、C 三相分别散热，每相电抗器与 IGBT 分别配有专门的散热风扇

- 使用寿命 20 年以上

技术参数 TECHNICAL.PARAMETERS

额定电压	AC380V±20%/660V±20%
接线方式	三相三线、三相四线
额定工作频率	50Hz±5%
滤波范围	2-25 次谐波可任意设定滤波，25-50 次集中治理
滤波程度	选定每次谐波可进行幅值补偿设定
自动限流输出功能	当负载侧的谐波电流大于装置电流时，装置将输出电流限制在额定值
过热保护	具有温度传感器测量及温度开关双重保护
失压保护	系统电压低于 UN85%，主断路器会失压保护，装置停止工作

负荷过流保护	流经负荷的电流超过阈值，装置停止工作
补偿过流保护	设备具备软件和硬件两种保护，软件保护点（电流峰值）可自行设定一般可设定为额定电流（RMS）的 2 倍，硬件保护点的数值为额定电流（RMS）的 2.3 倍，当补偿电流超过保护阈值时，设备停止，报相应故障
系统电压保护	系统侧电压超过欠压阈值或过压阈值，装置停止工作
直流电压保护	设备具备软件和硬件两种保护，软件保护点一般为内部直流支撑电容的额定工作电压，硬件保护点为直流电容额定工作电压的 1.2 倍，当直流电压超过保护阈值时，设备停止，报相应故障
IGBT 保护	IGBT 具有温度和过流保护，触发保护，装置停止工作，报 IGBT 故障
冲击电流	功率模块内 IGBT 额定电流的 2 倍
滤波能力	99%
滤波效果	符合 GB/T14549-93 标准要求
补偿模式	1、谐波补偿；2、无功补偿。3 谐波和无功同时补偿（综合治理）
短时过载能力	120%
多台运行方式	并联运行
开关频率	12.8K—25.6KHz
响应时间	<5ms
控制算法	具有自适应能力的领域筛选矢量补偿算法
控制器	DSP
显示方式	触摸屏
通信功能	Modbus RTU 协议，RS485
控制连接	光纤连接或电气连接
装置功率损耗	额定满载运行时，损耗约 3% 额定功率
防护等级	IP20
雷害等级	中雷区
污秽等级	装置应在不低于规定污染等级 3 的环境中使用
冷却方式	强制风冷
噪音	≤ 65dB（A 声级）
安装方式	柜体为落地安装，可与相邻配电柜并列安装（等高），电缆可从装置底部进线，箱式可根据现场情况确定，安装时要考虑通风。
环境温度	-5℃～ +40℃，且 24h 内平均气温不高于 +35℃。
存储温度	-40℃～ 70℃；
相对湿度	室内温度在 +20℃以下时 15% ～ 90%，非凝露即可，在 +40℃时不超过 50%
海拔高度	安装海拔小于 1000 米

型号规格	额定容量（A）	模块组合	宽 * 高 * 深（mm）	备注
AX-APF-380V-30A/4L	30	30	350170450	单尺模寸块
AX-APF-380V-50A/4L	50	50	470180530
AX-APF-380V-75A/4L	75	75	500200570
AX-APF-380V-100A/4L	100	100	500200570
AX-APF-380V-150A/4L	150	150	500240640
AX-APF-380V-200A/4L	200	100+100	8002000800	多组模块组合
AX-APF-380V-250A/4L	250	100+150	8002000800
AX-APF-380V-300A/4L	300	150+150	8002000800
AX-APF-380V-350A/4L	350	100+100+150	8002000800
AX-APF-380V-400A/4L	400	100+150+150	8002000800
