营销网络 | 留言反馈 | 联系我们功能特点 FUNCTION.CHARACTERISTICS

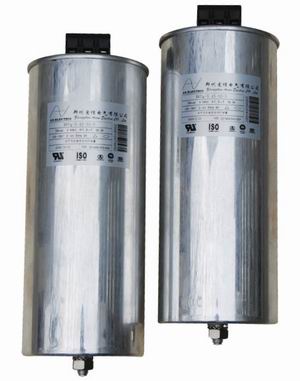

- 采用圆柱形铝合金外壳,具有散热好、重量轻、体积小、安装方便
- 采用特殊设计及制造工艺,具有极低阻抗和热损,耐涌流能力强
- 真空灌封技术:电容器内充特殊的保护介质(固体或惰性气体),不泄漏、安全环保;避免环境污染、火灾等风险自愈性
- 优良的自愈性能,当过电压所造成的介质局部击穿能迅速自我修复,恢复正常工作
- 安全保护装置:过压拉断(防爆型),可防止电容器在邻近寿命服务期限或由于电容器过载及过热而引发事故
- 新型接线端子可以更方便地连接,隐藏式设计,防止意外触摸,结构独特,简化了并联应用方式,带防电击危险保护,内置放电电阻和保险装置,使用安全可靠
- 运行 60000 小时产品失效率小于 6%,符合美国电气工业协会标准 EIA-456-A
技术参数 TECHNICAL.PARAMETERS
电压范围 | AC 220-900V |
频率 | 50 或 60Hz(50 and 60Hz) |
连接 | 3 相、△连接;(单相或星型连接需特别注明) |
过电压 | 2.0Un(依据 IEC60831 及 GB12747 标准所规定) |
过电流 | 3.0*IN(依据 IEC60831 及 GB12747 标准所规定) |
浪涌电流 | 200 倍额定电流 |
介电质损耗 | ≤ 0.1W/kvar |
电容容差 | ±5%Cn(uf) |
测试电压端对端 | 2.15 UN,10s |
测试电压端对壳 | UN ≤ 660V:3800 VAC,10S;UN ≥ 660V:6000V,10S |
使用寿命 | 130000h |
环境温度 | -25℃ ~+55℃环境下运行,在限定的冷却条件下也可允许较高环境温度 |
冷却方式 | 自然冷却(或限定冷却) |
最大容许湿度 | ≤ 95% |
最大容许高度 | ≤ 3000m(某些情况下达 4000m) |
安装位置 | 室内任何可能的位置;装置之间的最短距离≥ 50mm |
装配 | 底部 M16 螺栓 |
接地 | 底部 M16 螺栓 |
安全特性 | 干式技术,自愈性技术,过压拉断保护装置,端子防触电,过流速断保护 |
放电电阻 | 内置放电电阻永久性连接,确保电容安全放电,(断电后 3 分钟内降至 50V) |
外壳 | 拉伸铝罐 |
保护级 | IP42,室内装配(与保护一起装配,满足 IP55,直接户外使用) |
介电质 | 优质聚丙烯膜 |
注入材料 | 特殊保护气体或优质环保固体物 |
标准范围 | IEC 60831-1(2);EN60831-1,2;UL810-98;GB12747-1(2)-2017 |
型号规格 | 额(定V电)压 | (额k定v容ar量) | 额(定u容F)值 | 引出端子 | 产品尺寸 | 备注 |
MKPg-0.45-5-3 | 450 | 5 | 78.6 | J | 65-175M12X16 |
三相共补 |
MKPg-0.45-7.5-3 | 450 | 7.5 | 118.0 | J | 65-240M12x16 | |
MKPg-0.45-10-3 | 450 | 10 | 157.3 | J | 65-240M12x16 | |
MKPg-0.45-12.5-3 | 450 | 12.5 | 196.6 | J | 65-285M12X16 | |
MKPg-0.45-15-3 | 450 | 15 | 235.9 | J | 76-285M12x16 | |
MKPg-0.45-20-3 | 450 | 20 | 314.5 | J | 86-285M12x25 | |
MKPg-0.45-25-3 | 450 | 25 | 393.2 | J | 96-285M16x25 | |
MKPg-0.45-30-3 | 450 | 30 | 471.8 | J | 106-285M16x25 | |
MKPg-0.48-5-3 | 480 | 5 | 69.1 | J | 65-245M12X16 | |
MKPg-0.48-7.5-3 | 480 | 7.5 | 103.7 | J | 65-285M12X16 | |
MKPg-0.48-10-3 | 480 | 10 | 138.2 | J | 65-285M12X16 | |
MKPg-0.48-12.5-3 | 480 | 12.5 | 172.8 | J | 76-285M12X16 | |
MKPg-0.48-15-3 | 480 | 15 | 207.3 | J | 76-285M12X16 | |
MKPg-0.48-20-3 | 480 | 20 | 276.5 | J | 86-285M12x25 | |
MKPg-0.48-25-3 | 480 | 25 | 345.6 | J | 96-285M16x25 | |
MKPg-0.48-30-3 | 480 | 30 | 414.7 | J | 106-285M16x25 | |
MKPg-0.48-33.5-3 | 480 | 33.5 | 463.1 | J | 116-285M16X25 | |
MKPg-0.48-40-3 | 480 | 40 | 552.9 | J | 116-285M16X25 | |
MKPg-0.525-15-3 | 525 | 15 | 173.3 | J | 86-285M12x25 | |
MKPg-0.525-20-3 | 525 | 20 | 231.1 | J | 96-285M16x25 | |
MKPg-0.525-25-3 | 525 | 25 | 288.9 | J | 106-285M16x25 | |
MKPg-0.525-30-3 | 525 | 30 | 346.6 | J | 116-285M16x25 | |
MKPg-0.28-10-1 | 280 | 10 | 406.2 | L | 76-285M12x16 |
单相补偿 |
MKPg-0.28-15-1 | 280 | 15 | 609.3 | L | 96-285M16x25 | |
MKPg-0.28-20-1 | 280 | 20 | 812.4 | L | 106-285M16x25 | |
MKPg-0.3-10-1 | 300 | 10 | 353.9 | L | 76-285M12x16 | |
MKPg-0.3-15-1 | 300 | 15 | 530.8 | L | 86-285M12x25 | |
MKPg-0.3-20-1 | 300 | 20 | 707.7 | L | 106-285M16x25 | |
MKPg-0.28 √ 3-10-3 | 280 √ 3 | 10 | 138.2 | T | 116-245M16x25 |
分相补偿 |
MKPg-0.28 √ 3-15-3 | 280 √ 3 | 15 | 207.3 | T | 116-245M16X25 | |
MKPg-0.28 √ 3-20-3 | 280 √ 3 | 20 | 276.5 | T | 116-290M16X25 | |
MKPg-0.28 √ 3-25-3 | 280 √ 3 | 25 | 345.6 | T | 156-290M16x26 | |
MKPg-0.3 √ 3-10-3 | 300 √ 3 | 10 | 115.5 | T | 116-245M16X25 | |
MKPg-0.3 √ 3-15-3 | 300 √ 3 | 15 | 173.3 | T | 116-245M16X25 | |
MKPg-0.3 √ 3-20-3 | 300 √ 3 | 20 | 231.1 | T | 116-290M16X25 | |
MKPg-0.3 √ 3-25-3 | 300 √ 3 | 25 | 288.9 | T | 156-290M16x26 |
- 电容器属非耐热产品,尽可能远离发热源,如电抗器、动态投切幵关等发热量大产品,增加使用寿命。
- 柜体内应根据使用环境温度设计适合的散热风机,符合无功补偿装置柜内的温度要求。
- 电容器安装时要求放置柜内最下层,不宜混合安装或置于电抗器与可控硅等发热产品的上层。
- 由于产品不断升级,安装时,以实际产品尺寸为准,其它电压等级、容量可定制。
